ジャパンプローブ株式会社

かながわ産業Navi大賞2011 フロンティア部門大賞受賞
空気中で計測可能な非接触超音波検査システム(NAUT21)

NAUT21は水などの接触媒質を介することなしに、非接触で深傷・計測を可能とする超音波スキャナー装置です。
現在、ブレーキパッドの接合検査リチウムイオン電池の電解液関連検査複合材料(CFRP、GFRP)の接合検査等に貢献しています。

空気中で計測可能な非接触超音波検査システム(NAUT21)


製品案内

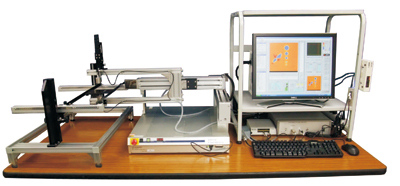

エアスキャナー「NAUT21」
Non-contact Air coupled Ultrasonic Testing)

〜非接触で探傷・計測を可能とする超音波スキャナー装置〜

特長
「NAUT21」はジャパンプローブが培った非接触空中超音波探傷技術とNI社製LabVIEWを組み合わせてA,B,Cスコープ等の画像処理が可能なシステムです。
超音波を効率よく空中放射できる超高出力の送信器と高感度の受信機により、空気中で超音波を投射して検査できるようにしました。超音波は、空気中から個体にはほとんど伝わらないという特性があり、従来の超音波検査では、検査対象を水中に入れるか、グリス等を塗らなければなりませんでした。検査のための特別な環境や準備が不要になるため、検査効率が大幅に向上すると共にコスト削減につながる。また、水に濡れると不具合が生じる材料、高温及び低温材料など、今までは検査が困難であった物の非破壊検査が可能になりました。

機器構成
1.超音波パルサ・レシーバ
2.データ処理装置
3.エアプローブ
4.外部プリアンプ
5.機構部
6.PC

用途
・CFRP、GFRP等の複合材検査
・金属、木材、ゴム材の検査
・プラスチック、スポンジ、紙、耐火煉瓦、紛体、食品、硝子、セラミックス、
 発泡スチロール、パッケージ等の剥離の検査
・自動車部品(ブレーキパッド等)の検査
・リチウムイオン電池の検査
・ブレーキパッドの検査

過去の受賞等
平成21年度企業提案型SBIR認定企業・新商品 中小企業研究開発等助成対象事業
 「高感度非接触エア超音波スキャナー検査システムの開発」(平成21年)
第27回神奈川工業技術開発大賞
 「空気中で計測可能な非接触超音波探傷システム」(平成22年)

スコープ画像

社屋
